مع تحول مشهد الطاقة العالمي نحو اللامركزية، تحولت دقة القياسات الكهربائية من ضرورة تقنية إلى أصل اقتصادي استراتيجي. ومع الطفرة في تكامل الطاقة المتجددة، والتي من المتوقع أن تؤدي إلى زيادة بنسبة 1.8٪ في الطلب العالمي على الكهرباء حتى عام 2026، أصبح فهم وحساب الطاقة الحقيقية الآن حجر الزاوية في كل من امتثال الشبكة وربحية النظام.
الثلاثي الأساسي: فهم القوة الحقيقية والتفاعلية والظاهرية

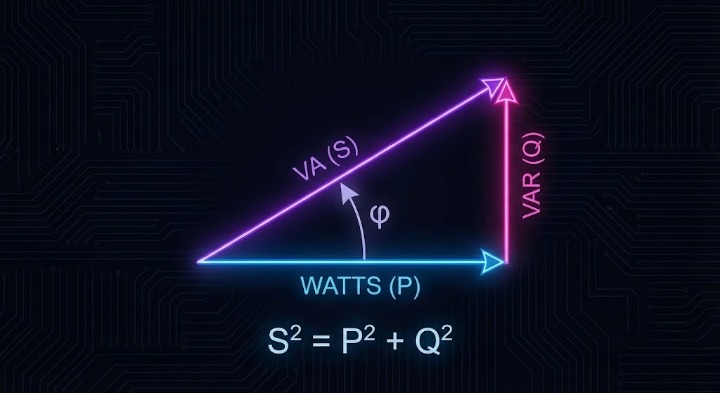

لإتقان حساب القدرة الحقيقية، يجب على المرء أولاً التنقل عبر 'مثلث القدرة'. في أنظمة التيار المتردد، لا تعد الطاقة قيمة فردية ولكنها مركبة من ثلاثة مكونات متميزة:
الطاقة الحقيقية (P): تقاس بالواط (W)، وهي الطاقة الفعلية التي يستهلكها الحمل لأداء عمل، مثل تدوير محرك أو إضاءة منشأة. إنها القوة 'المفيدة'.
الطاقة التفاعلية (Q): تقاس بوحدة فولت أمبير التفاعلية (VAR)، وتتأرجح هذه الطاقة بين المصدر والحمل (المخزن في المجالات المغناطيسية أو الكهربائية) دون أداء أي عمل. وهو ضروري للحفاظ على مستويات الجهد في الأحمال الحثية مثل المحولات.
الطاقة الظاهرة (S): تقاس بالفولت أمبير (VA)، وهي المجموع الهندسي للطاقة الحقيقية والتفاعلية، التي تمثل إجمالي الطاقة المتدفقة عبر الدائرة.
جوهر الرياضيات: حساب القوة الحقيقية
في دائرة التيار المتردد القياسية، يتطلب حساب الطاقة الحقيقية أكثر من مجرد ضرب الجهد بالتيار. ويحكم العلاقة عامل القدرة (PF) الذي يمثل كفاءة استخدام الطاقة.
الصيغة القياسية للطاقة الحقيقية أحادية الطور هي: P = V × I × cos(φ)
أين:
V هو جهد جذر متوسط التربيع (RMS).
أنا هو RMS الحالي.
cos(φ) هو عامل قدرة الإزاحة (زاوية الطور بين الجهد والتيار).
بالنسبة للأنظمة ثلاثية الطور، والتي تعتبر المعيار القياسي لمحولات الطاقة الشمسية الصناعية وتوربينات الرياح، يصبح الحساب: P = √3 × V_line × I_line × PF
لماذا الدقة في الحساب غير قابلة للتفاوض في عام 2026
تم تصميم لضمان العاكس ثلاثي الطور ذو التردد المنخفض TP (IGBT) الدقة على المستوى الصناعي. يستخدم معالجة الإشارات الرقمية المتقدمة (DSP) ووحدات MCU المزدوجة لضمان تعديل الطاقة الدقيق والعزل الكامل لمصدر طاقة الإخراج. من خلال الحفاظ على كفاءة تزيد عن 90%، يسمح هذا العاكس للمشغلين بزيادة إنتاج الطاقة لديهم مع تلبية متطلبات التوافق الصارمة مع الشبكة.
إن التحولات الأخيرة في سياسة الطاقة، وخاصة تفويضات عام 2025 المتعلقة بالمشتريات القائمة على السوق للخدمات الإضافية في الاتحاد الأوروبي وأمريكا الشمالية، أعطت لحساب الطاقة الحقيقي قيمة نقدية مباشرة. يمكن الآن للمشغلين الذين يمكنهم الإبلاغ بدقة عن إنتاج الطاقة الخاص بهم وإدارته المشاركة في أسواق تثبيت الشبكة المربحة.
| متري القوة | وحدة | تأثير الحساب غير الدقيق | العواقب الاقتصادية (توقعات 2026) |
| القوة الحقيقية (ف) | واتس (ث) | نقص الإبلاغ عن إنتاجية الطاقة | الإيرادات المفقودة من اتفاقيات شراء الطاقة |
| الطاقة التفاعلية (س) | حكم الفيديو المساعد | عدم استقرار الشبكة/تراجع الجهد | العقوبات من مشغلي الشبكة |
| عامل الطاقة (PF) | نسبة | خسائر الخط المفرطة | ارتفاع النفقات التشغيلية (OPEX) |
مصدر البيانات: استنادًا إلى توقعات قطاع الطاقة والمرافق لعام 2025 – Deloitte Insights.
تأثير التوافقيات على الحسابات الحديثة
أحد أهم التحديات في عام 2026 هو التشوه التوافقي الكلي (THD). تقدم إلكترونيات الطاقة الحديثة، مثل العاكسات عالية التردد وإضاءة LED، توافقيات تشوه شكل الموجة الجيبية. في هذه البيئات، قد تكون صيغة cos(φ) التقليدية غير كافية. يجب على المهندسين الآن حساب عامل قدرة التشويه:
True PF = الإزاحة PF × التشويه PF
يتطلب حساب الطاقة الحقيقية في بيئة مشوهة أجهزة تحليل متقدمة لجودة الطاقة تستخدم خوارزميات تحويل فورييه السريع (FFT) لدمج الطاقة عبر طيف التردد بأكمله.
خطوة بخطوة: تنفيذ الحساب في الوقت الحقيقي في DERMS
بالنسبة لمشغلي موارد الطاقة الموزعة (DERs)، فإن الحساب اليدوي أصبح قديمًا. يسمح تكامل المنصات التي تعتمد على إنترنت الأشياء والذكاء الاصطناعي بالمراقبة في الوقت الفعلي.
نشر المستشعر: استخدم CT (المحولات الحالية) عالية الدقة وPT (المحولات المحتملة) بفئات دقة تبلغ 0.2 ثانية أو أفضل.
معالجة الإشارات الرقمية: تنفيذ أخذ العينات عالية السرعة لالتقاط العابرين والتوافقيات.
حوسبة الحافة: استخدام وحدات التحكم المحلية لحساب الطاقة الحقيقية عند نقطة الاقتران المشترك (PCC) لتقليل زمن الوصول في استجابة الشبكة.
الاتجاه الصعودي الاقتصادي: من الحساب إلى التعويض
اعتبارًا من أواخر عام 2025، تحركت الهيئات التنظيمية مثل وكالة الشبكة الفيدرالية الألمانية (Bundesnetzagentur) نحو تحفيز إدارة الطاقة التفاعلية. ومن خلال الحساب الدقيق والتحكم في نسبة الطاقة الحقيقية إلى الطاقة التفاعلية، يمكن لمشغلي المحطات تحويل منشآتهم من مولدات طاقة بسيطة إلى أصول نشطة لدعم الشبكة. ومن المتوقع أن يؤدي هذا التحول إلى زيادة معدل العائد الداخلي (IRR) لمشاريع التخزين واسعة النطاق والطاقة الكهروضوئية بنسبة 3-5٪ سنويًا.
خاتمة
لم يعد حساب القوة الحقيقية تمرينًا ثابتًا موجودًا في كتب الهندسة الكهربائية. إنها عملية ديناميكية عالية المخاطر وتقع عند تقاطع الفيزياء والتمويل. في سوق الطاقة لعام 2026، حيث يعد استقرار الشبكة هو السلعة الأكثر قيمة، فإن القدرة على قياس وتحسين كل واط من الطاقة الحقيقية هي الميزة التنافسية النهائية. بالنسبة إلى القائمين على تكامل الأنظمة ومديري الأصول، لا يعد الاستثمار في أدوات الحساب عالية الدقة مجرد خيار فني - بل هو ضرورة مالية.
✉️البريد الإلكتروني: exportdept@snadi.com.cn
موقع إلكتروني:
www.snadisolar.com
☎️واتساب / وي شات: +86 18039293535
التعليمات
س1: كيف تحسب القدرة الحقيقية في دائرة تيار متردد أحادية الطور؟
ج: في دائرة التيار المتردد أحادية الطور، يتم حساب الطاقة الحقيقية عن طريق ضرب جهد RMS، وتيار RMS، وعامل الطاقة. الصيغة القياسية هي P = V × I × cos(φ)، حيث يتم قياس النتيجة بالواط (W). يمثل هذا القياس الطاقة الفعلية التي يستهلكها الحمل لأداء عمل مفيد.
س2: ما الفرق بين القوة الحقيقية والقدرة الظاهرية في الأنظمة الشمسية؟
ج: الطاقة الحقيقية هي الطاقة الفعلية المستخدمة لأداء العمل، مثل تشغيل المحرك، ويتم قياسها بالواط. الطاقة الظاهرة هي المجموع الهندسي للقدرة الحقيقية والقدرة التفاعلية، وهو ما يمثل إجمالي الطاقة المتدفقة عبر النظام، ويتم قياسها بالفولت أمبير (VA). فهم كلاهما أمر بالغ الأهمية لتحسين كفاءة العاكس الشمسي.
س 3: لماذا يعد حساب الطاقة الحقيقي الدقيق ضروريًا لاستقرار الشبكة في عام 2026؟
ج: مع الطفرة في الطاقة المتجددة، تحول القياس الدقيق للطاقة إلى أصل اقتصادي استراتيجي. تضمن الحسابات الدقيقة امتثال الشبكة، وتساعد على تجنب العقوبات الناجمة عن تراجع الجهد أو عدم الاستقرار، وتسمح للمشغلين بالمشاركة في أسواق تثبيت الشبكة المربحة، مما يؤدي في النهاية إلى زيادة العائد على الاستثمار في مشاريع الطاقة الشمسية.
س4: ما هي صيغة حساب القدرة الحقيقية في نظام ثلاثي الطور؟
ج: بالنسبة لتطبيقات النطاق الصناعي مثل محولات الطاقة الشمسية ثلاثية الطور، فإن صيغة الطاقة الحقيقية هي P = √3 × V_line × I_line × PF. يأخذ هذا الحساب في الاعتبار جهد الخط وتيار الخط وعامل الطاقة (PF)، مما يضمن قدرة المشغلين على زيادة إنتاج الطاقة إلى أقصى حد وتلبية متطلبات توافق الشبكة الصارمة.
س5: كيف يؤثر التشوه التوافقي على حساب القدرة الحقيقية في العاكسات الحديثة؟
ج: يمكن لإلكترونيات الطاقة الحديثة تقديم توافقيات تشوه شكل الموجة الجيبية القياسية. في هذه البيئات، قد تكون صيغة عامل الطاقة التقليدية غير مكتملة. يجب على المهندسين حساب عامل قدرة التشوه باستخدام الصيغة: True PF = Displacement PF × Distortion PF، وغالبًا ما يتطلب ذلك محللين متقدمين لجودة الطاقة لضمان الدقة.
