تصنيف صناديق المجمع الكهروضوئية

غالبًا ما يعني صندوق الدمج الكهروضوئي صندوق الدمج. عبارة صندوق الموحد الكهروضوئي عن وحدة كهروضوئية تضمن التوصيل المنظم ووظيفة التقاء الوحدات الكهروضوئية في نظام توليد الطاقة الكهروضوئية. في هذه المقالة، سأقدم صندوق التجميع الكهروضوئي إلى حد ما، وآمل أن يكون مفيدًا لك.

الميزة الرئيسية:

• مقاوم للماء IP65، مناسب للتركيب الخارجي

• الصمامات ذات الجهد العالي، والجهد الزائد، وحماية التيار الزائد

• حماية الإضاءة

• مدخلات مجموعة كهروضوئية متعددة، تقلل الاتصال بين مجموعة الطاقة الشمسية الكهروضوئية والعاكس، مما يوفر تكلفة الكابل

• مدخلات PV عالية تصل إلى 1000VDC لكل سلسلة

• منع عودة التيار إلى اللوحة، وحماية البطارية في المخزون الجيد.

• تصنيف صناديق المجمع الكهروضوئية.

• احتياطات لاختيار صندوق الموحد الكهروضوئي.

• جميع منتجات الصناديق المجمعة الكهروضوئية في الشركة

تصنيف صناديق المجمع الكهروضوئية.

تنقسم صناديق التجميع الكهروضوئية إلى ثلاثة أنواع من حيث الوظيفة. النوع الأول هو النوع الأساسي الذي لا يحتوي على وظائف مقاومة العكسية والمراقبة؛ النوع الثاني لديه وظائف مضادة للعكس دون وظائف المراقبة؛ النوع الثالث لديه وظائف مضادة للعكس ووظائف المراقبة. تُعد وظيفة المراقبة هذه حاليًا صندوق التجميع الكهروضوئي الأكثر اكتمالًا وفعالية من حيث التكلفة

● تحتوي صناديق المجمعات الكهروضوئية على 4 و8 و12 و16 مواصفات ونماذج قياسية، والتي يمكن توصيلها بـ 4 و12 و16 سلسلة من الخلايا الشمسية، بالإضافة إلى المجمعات الكهروضوئية مع المراقبة والحماية من الصواعق.

عادة ما تعتمد محطات الطاقة الكهروضوئية المحلية طريقة التقاء ذات مستويين: تمر الخيوط الكهروضوئية عبر التقاء الأساسي لصندوق الموحد الكهروضوئي، ثم تتلاقى مع خزانة توزيع الطاقة DC (أو جانب DC من العاكس).

لدى المشاريع المختلفة خيارات مختلفة لعدد دوائر صناديق المجمع الكهروضوئية، والتصميم السائد لصفيفات محطات الطاقة الكهروضوئية واسعة النطاق يختار صناديق المجمع الكهروضوئية ذات 16 دائرة. يوصى باستخدام صناديق التجميع الكهروضوئية ذات 8 حلقات لمحطات الطاقة الكهروضوئية الكبيرة المتصلة بالشبكة في ظل ظروف التضاريس المعقدة؛ يمكن اختيار المزيد من صناديق التجميع الكهروضوئية الحلقية في ظل ظروف التضاريس حيث لا تزيد المجموعة الكهروضوئية بشكل كبير من إشغال الأرض.

احتياطات لاختيار صندوق الموحد الكهروضوئي.

1. قم بحساب تيار السلسلة لكل سلسلة بطارية. يجب أن يكون تيار السلسلة لكل سلسلة أقل من تيار الإدخال لكل صندوق مجمع PV.

2. يجب أن يكون جهد الدخل لصندوق الموحد الكهروضوئي أكبر من سلسلة البطارية والجهد الموازي.

3. يجب أن يكون عدد قنوات الإدخال الكهروضوئية في صندوق الموحد الكهروضوئي هو نفس العدد الفعلي للقنوات، وليس من الممكن اختيار قنوات قليلة جدًا أو كثيرة جدًا. على سبيل المثال، يلزم وجود 8 مدخلات، ولكن يتم تحديد 16 قناة، مما يؤدي إلى إهدار الوظائف بشكل كبير وزيادة تكاليف الاستثمار.

4. يجب أن تتبع صناديق تجميع الطاقة الكهروضوئية مبدأ أقل تكلفة استثمارية دون التأثير على توليد الطاقة، والوظائف المعقدة غير الضرورية.

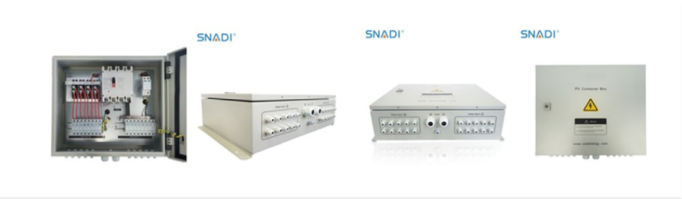

جميع منتجات الصناديق المجمعة الكهروضوئية في الشركة

تأسست شركة Foshan SNAT Energy Electric Technology Co., Ltd. في عام 2004. وهي تستخدم الطاقة الشمسية كمصدر رئيسي للطاقة وتعتمد تقنية IGBT الخامسة عالية الكفاءة. لديها تكاليف تشغيل منخفضة، واستثمار لمرة واحدة، وفوائد طويلة الأجل. المنتجات الرئيسية للشركة هي: مولدات الطاقة الشمسية، وعاكسات الطاقة الشمسية، وأجهزة التحكم في الشحن بالطاقة الشمسية، وصناديق تجميع الطاقة الشمسية. على سبيل المثال، يشتمل صندوق تجميع الطاقة الكهروضوئية على صندوق تجميع المصفوفة الكهروضوئية.

إذا كنت مهتمًا الخاص بشركتنا بصندوق التجميع الكهروضوئي ، فيمكنك الاتصال بنا للتواصل، وسوف نقدم لك أفضل منتجات وخدمات صندوق التجميع الكهروضوئي. أتمنى لك التوفيق في عملك والصحة الجيدة.
